HYRV10-28(先導式溢流閥錐閥型)
說明

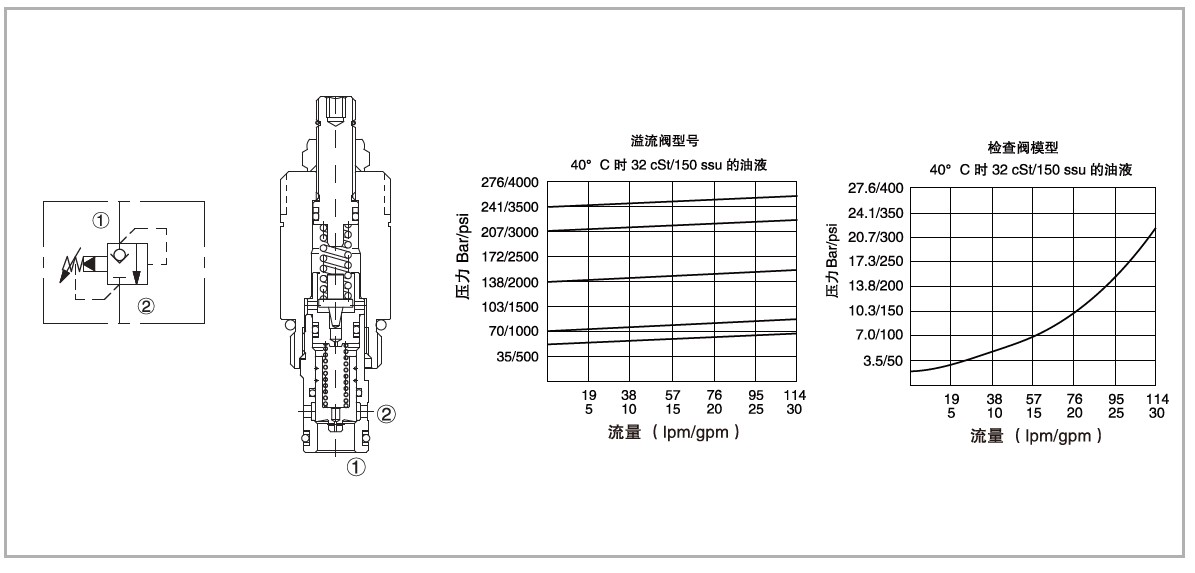

先導座閥式溢流閥
工作
閥體①口和②口不通,直到①口壓力超過設定壓力且打開先導閥芯。這樣，先導閥芯
引起主閥芯兩端壓力差的變化，壓力差達到一定時,①口和②口互通。
|
工作壓力 |
240 Bar |
|
流量 |
7.6~1 13.6 lpm( 2~30 gpm) |
|
內泄漏 |
在80%的開啟壓力下,最大內泄為0.5 ml/min ( 10滴/分鐘) |
|
閉合壓力 |
開啟壓力的90% ( 0.76 lpm/2 gpm工況下的開啟壓力) |
|
壓力增量: |
在240 Bar ( 3500 psi)時:0.15 Bar/lpm ( 8 psi/gpm ) |
|
響應時間: |
在250 Bar/53 lpm ( 3500 psi/14gpm)情況下從溢流轉換到單向閥開啟:0.6秒 |
|
單向閥開啟壓力: |
2.1 Bar ( 30 psi ) |
|
單向閥響應時間: |
從單向閥工況到250 Bar/53 lpm ( 3500 psi/14gpm )的溢流工況:0.3秒 |
|
溫度 |
(-54℃~+135℃）標準丁腈橡膠密封 |
|
油 液 |
礦物油粘度7.4~420 cSt. |
|
插孔 |
HY10-2,見頁碼H.1.3 |
|
閥塊材料 |
鋼和球鐵允許使用最大壓力350 Bar |
