HYRV16-26(先導式溢流閥)
說明
先導滑閥式溢流閥
工作
閥體①口和②口不通，直到①口壓力超過設定壓力且打開先導閥芯。這樣，先導閥芯
引起主閥芯兩端壓力差的變化，壓力差達到一定時,①口和②口互通。此閥在液壓系統中，平滑響應負載變化。
|
工作壓力 |
240 Bar |
|
流量 |

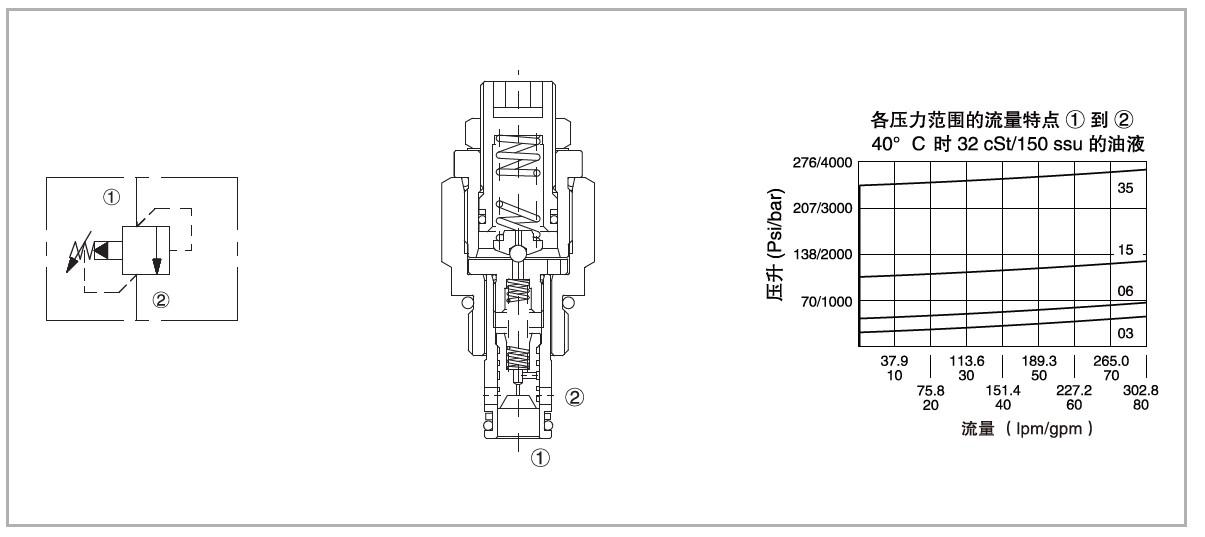

見壓降流量曲線圖 |
|
內泄漏 |
在85%的開啟壓力下測量泄漏.當壓力設置<138 Bar時:最大泄漏為115 mIV/min; 當壓力設置≥138 bar時:最大泄漏為197 ml/min。 |
|
閉合壓力 |
開啟壓力的90% (0.95 Ipm/0.25 gpm工況下的開啟壓力) |
|
彈簧調壓范圍 |
03: 9.66 Bar 到20.7 bar |
|
06: 15.87 Bar到41.4 bar |
|
|
15:36.63 Bar 到103.52 bar |
|
|
35:82.82 Bar到241.55 bar |
|
|
溫度 |
(-40℃ ~ +120℃）標準丁腈橡膠密封 |
|
油 液 |
礦物油粘度7.4~420 cSt. |
|
插孔 |
HY16-2,見頁碼H.1.5 |
|
閥塊材料 |
鋼和球鐵允許使用最大壓力350 Bar |
