HYRV10-20(直動式溢流閥)
說明
直動座閥式溢流閥
工作

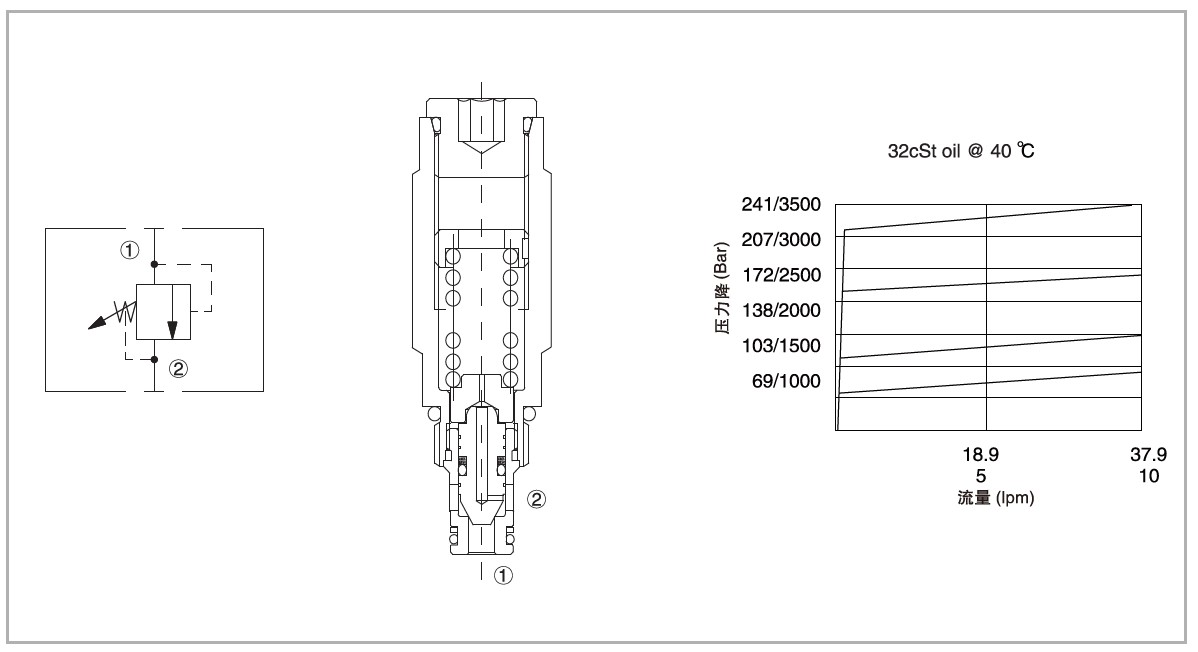

當①口壓力達到設定壓力時,從①口到②口才打開，以保持系統壓力不超過設定值。
|
工作壓力 |
228 Bar |
|
彈簧調壓范圍 |
3.45到41.38 Bar;預設定:21 bar |
|
10.34到82.76 Bar;預設定:41 bar |
|
|
17.24到158.6 Bar;預設定:80 bar |
|
|
17.2到248.2 Bar;預設定:124 bar |
|
|
閉合壓力 |
開啟壓力的90% ( 0.95 lpm/0.25 gpm工況下的開啟壓力) |
|
流量 |
見壓降流量曲線圖 |
|
內泄漏 |
5滴/分，最大至額定設置的80% |
|
溫度 |
(-40℃ ~ +120℃）標準丁腈橡膠密封 |
|
油液 |
礦物油粘度7.4~420 cSt. |
|

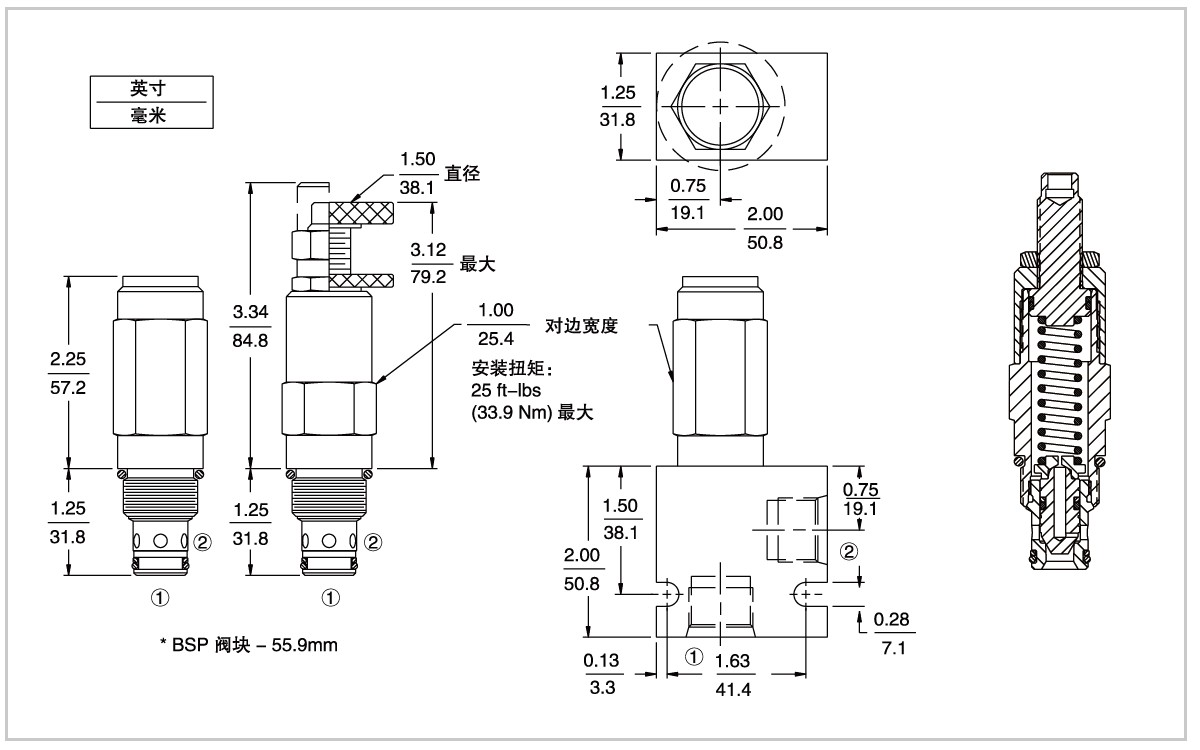

插孔 |
HY10-2,見頁碼H.1.3 |
|
閥塊材料 |
6061-T6鋁,允許使用最大壓力207 bar，鋼和球鐵允許使用最大壓力350 bar |
